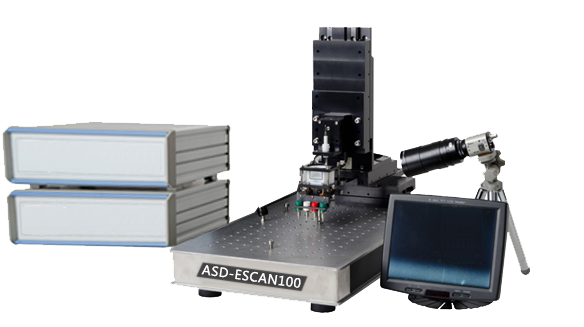

奧思德ASD-ESCAN100 電化學掃描顯微系統
一、產品概述
我司自主研發生產的電化學掃描顯微系統，結合了我公司自主研發的核心部件，以及全球頂級的器件供應商，所研發出來的電化學領域中最為高端的設備-電化學掃描顯微系統，除了能夠滿足宏觀電化學測試的功能，還能對微觀原位的電化學進行測試和分析。
本系統具備開展催化、能源、環境、腐蝕等多個領域的研究，能夠?qū)崿F(xiàn)局部、實時、原位及動態分析測試。
二、技術參數
| 設備型號 | ASD-ESCAN100 |
| 定位系統 | X、Y、Z軸全部采用高精度壓電馬達和閉環控制系統 |
| 適用測試模塊 | 本系統可配置多種測試模塊，包括掃描電化學顯微鏡（SECM）、無氧化還原介質SECM（AC-SECM）、等距掃描柔性探針（Stylus SECM）、掃描振動電極測量（SVP、SKP）、微區電化學阻抗（LEIS）、非接觸式光學微區形貌探測（OSP）、掃描電解液微液滴（SDC）、表面離子濃度成像（ISP）等 |
| 掃描范圍 | 100 mm×100 mm |
| 掃描分辨率 | ≤1.5 nm |
SECM掃描 電化學顯微鏡測試模塊 | 該模塊包含2臺獨立的電化學工站，可單獨使用進行常規電化學實驗，包括電化學噪聲，交流阻抗測試等，電化學工作站的標配電流測量范圍為±2A |
| SVET-掃描振動參比電極模塊 | 該設備具備鎖相放大器，頻率范圍：0.001 Hz～200 kHz |
| 最大電壓掃描速率 | 4800 V/S |
| SECM柔性探針 | SECM柔性探針測試附件支持的操作模式包括：等距、等高 |
| 常規電化學測試軟件 | 內置所有常規電化學軟件測試方法 |
| 3D控制測試軟件 | 控制測試軟件可進行三維掃描定位，并可將測試數據和譜圖以彩色3D的形式呈現 |
三、使用環境要求
| 供電要求 | 220V～240V,50/60HZ |
| 環境溫度 | 0℃～45℃ |
| 環境濕度 | 建議30%～85% |
| 占用空間 | 建議180×120×100cm |
| 其他要求 | 避免水源、振動 |
